Non Standard Custom Spring

MW Components' Maudlin location in Kemah, TX offers many standard lines of “V”, “U”, and “Full contact” springs, including hundreds of custom springs. Over the last 25 years, our teams have built many tools that produce various spring styles and configurations.

The non-standard custom springs are listed below as “CS” springs. If a spring from our standard product offering does not fit your application, perhaps one of our “CS” springs will do the job. The “CS” springs are made-to-order, so they are not currently a stocked product. The “CS” springs can be manufactured in Elgiloy, SS301, SS304, SS316, Hastalloy, or Inconel. Full prints are also available upon request.

Some of our more custom spring styles are listed below; however, if you do not find what you're looking for, we are happy to develop a completely custom spring solution designed specifically for your application.

Availability

Custom Yes Request a Quote
Stock & Standard Yes
Spring Energizers

Non Standard Spring

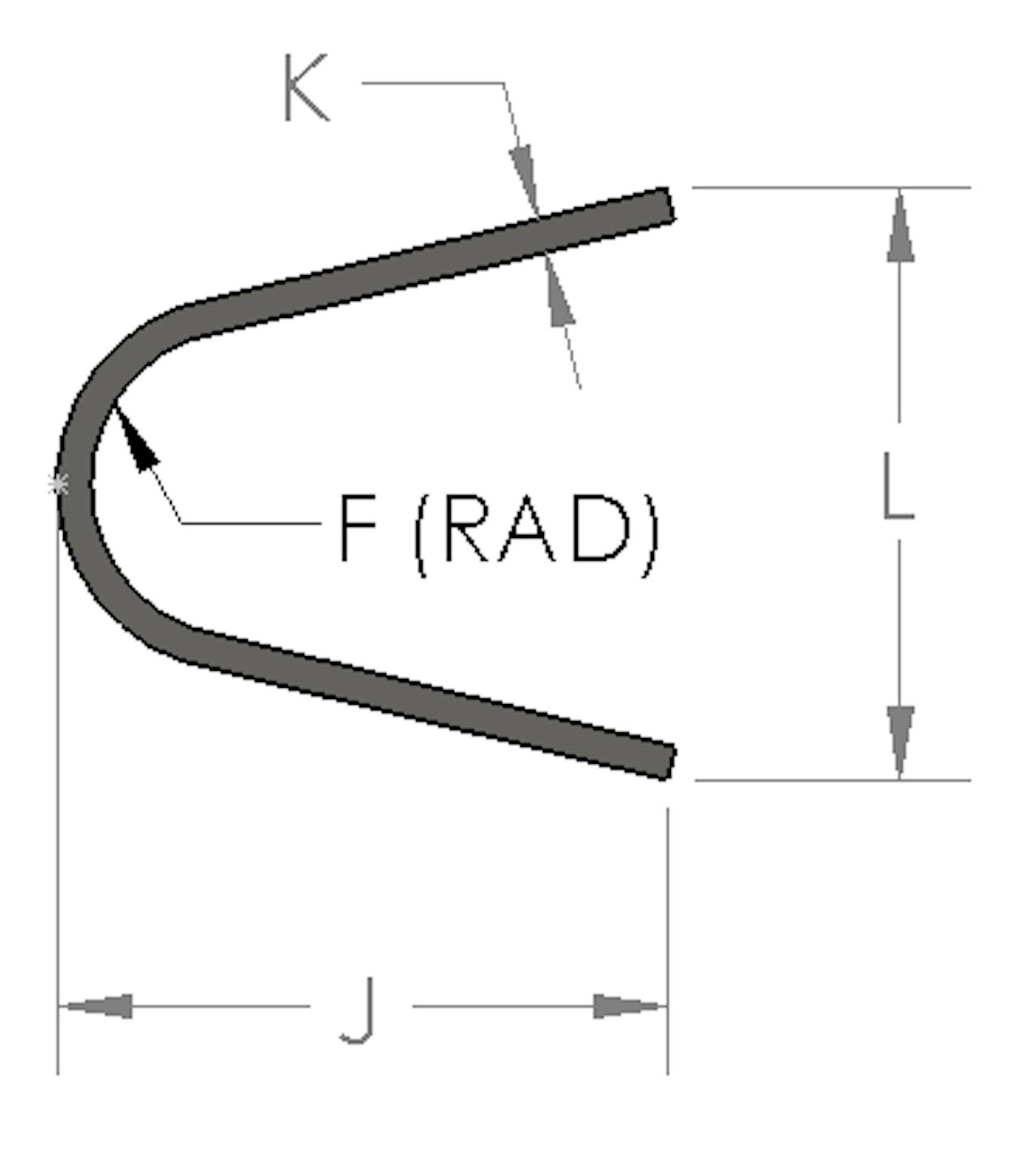

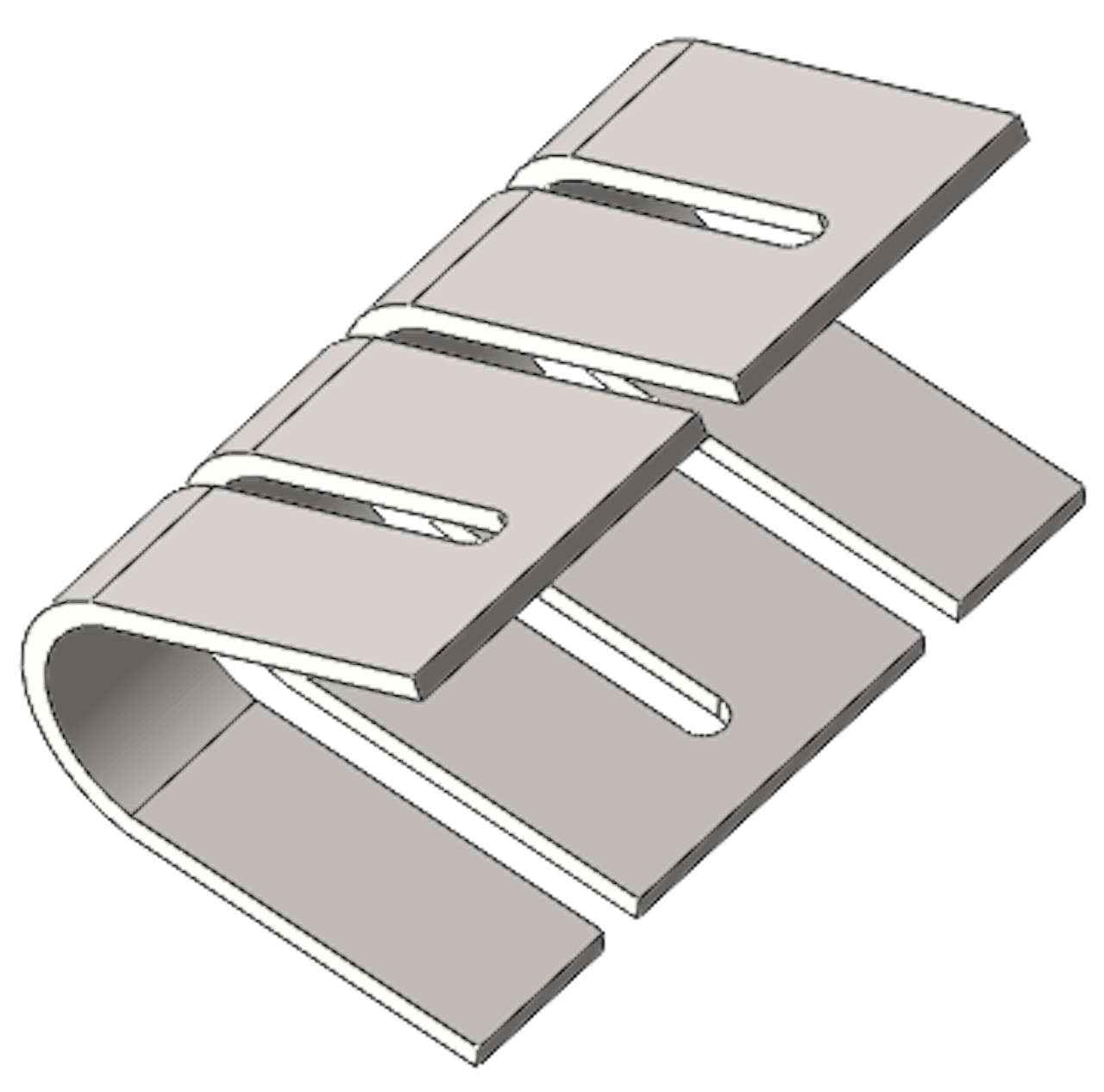

  • Cantilever V Spring Formed Drawing
Reference # F J K L
CS-53 0.010 0.055 0.004 0.044
CS-2 0.010 0.044 0.003 0.045
CS-54 0.010 0.044 0.003 0.045
CS-55 0.010 0.041 0.003 0.047
CS-3 0.018 0.080 0.005 0.060
CS-4 0.021 0.081 0.005 0.060
CS-56 0.014 0.080 0.005 0.060
CS-57 0.015 0.061 0.003 0.060
CS-5 0.017 0.062 0.002 0.062
CS-6 0.015 0.079 0.005 0.071
CS-58 0.014 0.080 0.003 0.071
CS-59 0.014 0.080 0.005 0.071
CS-60 0.014 0.080 0.005 0.071
CS-61 0.014 0.080 0.004 0.071
CS-62 0.014 0.080 0.005 0.071
CS-7 0.015 0.080 0.005 0.076
CS-63 0.015 0.080 0.005 0.076
CS-64 0.029 0.105 0.006 0.078
CS-8 0.024 0.104 0.006 0.080
CS-9 0.027 0.105 0.006 0.080
CS-10 0.027 0.106 0.005 0.080
CS-11 0.022 0.084 0.002 0.081
CS-65 0.012 0.081 0.004 0.067
CS-66 0.018 0.099 0.002 0.083
CS-12 0.015 0.104 0.005 0.090
CS-13 0.029 0.104 0.005 0.091
CS-67 0.029 0.105 0.006 0.091
CS-14 0.024 0.096 0.002 0.092
CS-68 0.022 0.111 0.002 0.096
CS-69 0.015 0.105 0.006 0.098
CS-15 0.030 0.094 0.006 0.100
CS-70 0.029 0.118 0.006 0.101
CS-71 0.029 0.105 0.0045 0.105
CS-72 0.029 0.105 0.006 0.105
CS-73 0.038 0.099 0.006 0.105
CS-16 0.020 0.102 0.006 0.106
CS-17 0.030 0.101 0.006 0.112
CS-74 0.049 0.168 0.020 0.125
CS-18 0.036 0.153 0.008 0.127
CS-19 0.042 0.157 0.008 0.128
CS-20 0.040 0.155 0.008 0.130
CS-21 0.050 0.160 0.008 0.142
CS-75 0.033 0.154 0.008 0.146
CS-76 0.049 0.168 0.008 0.158
CS-22 0.055 0.195 0.010 0.160
CS-23 0.058 0.190 0.010 0.160
CS-24 0.055 0.195 0.010 0.160
CS-77 0.049 0.170 0.008 0.162
CS-26 0.057 0.252 0.010 0.164
CS-27 0.033 0.236 0.012 0.165
CS-78 0.125 0.184 0.008 0.170
CS-28 0.050 0.200 0.010 0.172
CS-29 0.050 0.160 0.006 0.173
CS-30 0.050 0.160 0.004 0.173
CS-79 0.049 0.160 0.007 0.173
CS-80 0.049 0.160 0.008 0.173
CS-81 0.049 0.160 0.008 0.173
CS-82 0.040 0.170 0.008 0.177
CS-31 0.063 0.225 0.015 0.180
CS-32 0.068 0.222 0.010 0.180
CS-33 0.040 0.166 0.008 0.185
CS-34 0.061 0.171 0.008 0.196
CS-83 0.065 0.196 0.010 0.393
CS-35 0.060 0.200 0.013 0.200
CS-84 0.060 0.215 0.010 0.200
CS-36 0.065 0.241 0.010 0.208
CS-37 0.062 0.218 0.012 0.215
CS-85 0.065 0.235 0.010 0.220
CS-38 0.059 0.220 0.010 0.222
CS-40 0.065 0.235 0.010 0.245
CS-87 0.065 0.235 0.013 0.245
CS-88 0.065 0.235 0.005 0.245
CS-89 0.065 0.235 0.013 0.245
CS-41 0.070 0.258 0.008 0.248
CS-90 0.070 0.362 0.020 0.265
CS-42 0.080 0.360 0.018 0.267
CS-43 0.055 0.232 0.010 0.268
CS-44 0.070 0.363 0.020 0.270
CS-45 0.075 0.303 0.015 0.279
CS-91 0.080 0.358 0.020 0.310
CS-92 0.070 0.250 0.015 0.313
CS-93 0.070 0.358 0.020 0.313
CS-46 0.070 0.360 0.020 0.318
CS-94 0.097 0.355 0.016 0.330
CS-48 0.144 0.453 0.025 0.378
CS-96 0.075 0.334 0.020 0.400
CS-97 0.070 0.345 0.020 0.415
CS-49 0.125 0.575 0.030 0.437
CS-50 0.190 0.451 0.016 0.454
CS-51 0.100 0.460 0.024 0.350
CS-52 0.180 0.363 0.020 0.580

Full Contact Spring

Reference # F J K L
CS-118 0.022 0.082 0.010 0.090
CS-119 0.040 0.085 0.012 0.134
CS-120 0.050 0.136 0.014 0.134
CS-121 0.050 0.190 0.020 0.180
CS-122 0.051 0.189 0.020 0.200
CS-123 0.080 0.231 0.020 0.260
CS-124 0.059 0.227 0.020 0.262
CS-125 0.079 0.230 0.020 0.272
CS-126 0.069 0.201 0.020 0.273
CS-127 0.120 0.285 0.025 0.395
CS-128 0.105 0.291 0.025 0.408
CS-129 0.140 0.334 0.025 0.449
CS-130 0.475 0.362 0.025 0.520
CS-131 0.175 0.362 0.025 0.571
CS-132 0.175 0.362 0.025 0.623
CS-133 0.285 0.410 0.025 0.665
CS-134 0.295 0.390 0.025 0.762
CS-135 0.157 0.556 0.020 0.869
CS-136 0.295 0.616 0.025 0.955

Detached Leg Spring

Reference # F H J K L
CS-138 0.098 0.355 0.016 0.386
CS-141 0.039 0.221 0.256 0.020 0.433
CS-140 0.157 0.358 0.020 0.443
CS-139 0.125 0.410 0.020 0.526
CS-137 0.079 0.079 0.561 0.020 1.120
